计算机中数据信息的表示

重点 #

十进制、二进制、十六进制数及其相互转换（整数除基取余法、小数乘基取整法）；
机器数的原码、补码、反码、移码的转换方法；
定点数、浮点数的表示方法及其及数据的范围；
规格化浮点数的概念及计算；
IEEE 754浮点数的表示，怎么将一个实数转换为IEEE 754单精度格式浮点数。

一、进位计数制 #

基数：每个数位所用到的不同数码的个数。

权：不同数位的固定常数。

计算机中使用二进制数的原因：

便于物理器件实现：信号的有无，电平的高低；
运算规则简单：r 进制数，其求和、求积的公式各有 r×(r+1)/2 种。十进制有55种，而二进制只有3种 0+0=0、0+1=1+0=1、1+1=10；
便于实现逻辑运算：设计计算机的逻辑电路。

数制间的转换：

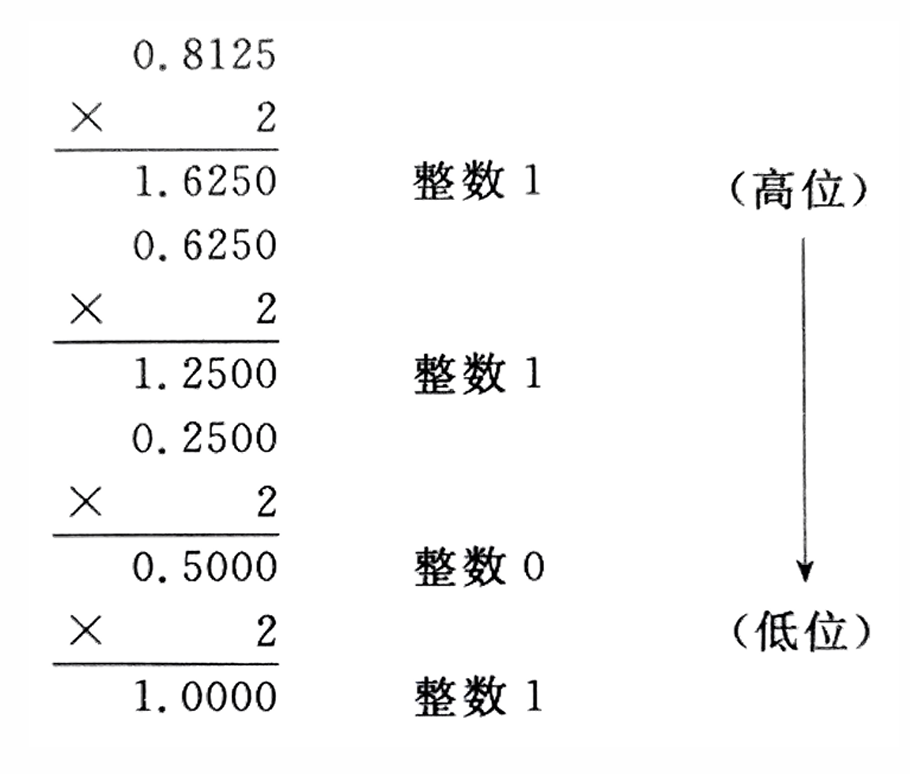

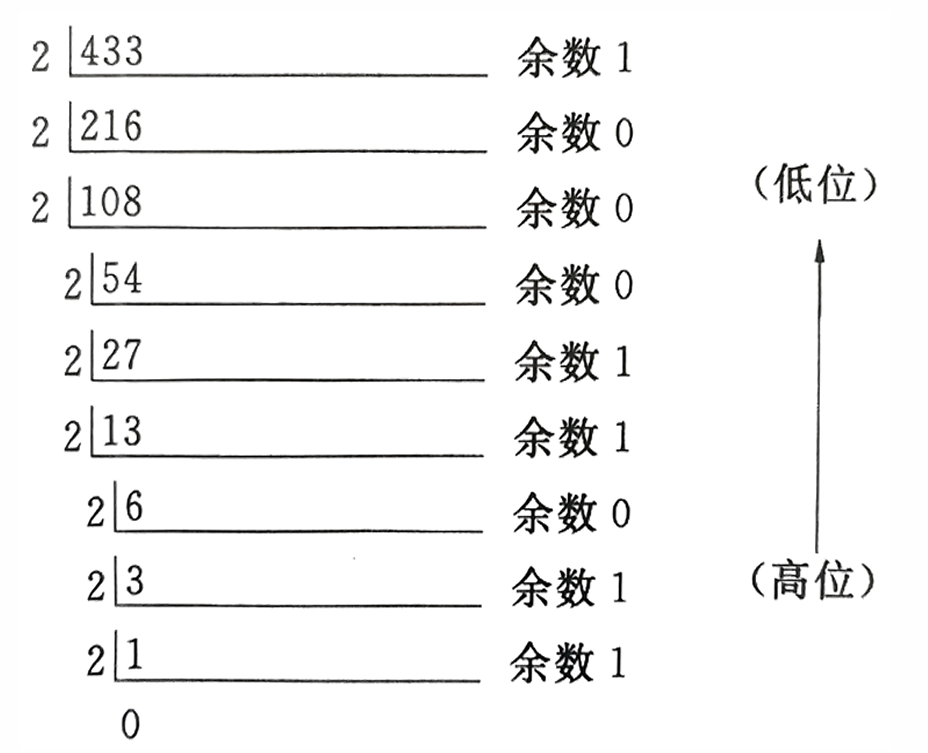

十进制(D)→二进制(B) ：小数部分乘2取整，整数部分除2取余；

二进制(B)→十进制(D) ：按权相加法

$101011.1001B = 1×2^5+1×2^3+1×2^1+1×2^0+1×2^{-1} ×2^{-4} = 43.5625D$

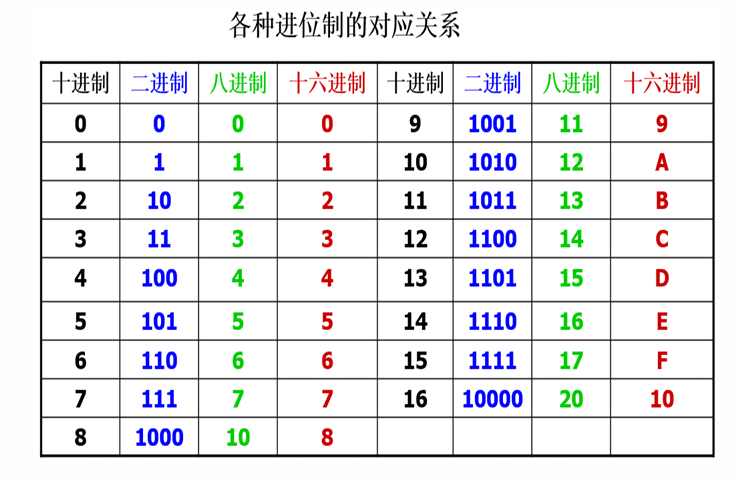

二(B)、八(O)、十(D)、十六(H)进制互相转换

二、机器数的编码表示 #

机器数：计算机中的数据，以二进制编码方式存放在计算机的存储器中，分为有符号数和无符号数两大类。

1、原码 #

原码是最直观的表示方法，它直接用二进制数表示一个数，包括正负号。在原码中，最高位（最左边的位）是符号位，0 表示正数，1 表示负数。其余位表示数值本身。仅用于理解数值的符号与绝对值关系，且零的原码表示有四种，实际运算中较少直接使用。

例如，假设机器字长5位，则下列数值及对应的原码为：

$X= 0.1011B$ ， $[X]_原 = 0.1011$

$X= - 0.1011B$ ， $[X]_原 = 1.1011$

$X=+ 1011B$ ， $[X]_原 = 0, 1011$

$X= - 1011B$ ， $[X]_原 = 1, 1011$

结论：原码表示，符号位数值化，数值位不变。

2、反码 #

反码主要用于表示负数。对于正数，其反码与其原码相同。对于负数，其反码是将原码除符号位外的所有位取反（0 变 1，1 变 0）。解决了原码中加减法运算复杂的问题，但仍存在四种零的表示（00000000和11111111）。反码在早期计算机中用于简化运算，现逐渐被补码取代。

例如，假设机器字长5位，则下列数值及对应的原码和反码为：

$X= 0.1011B$ ， $[X]_原 = 0.1011$ ， $[X]_反=0.1011$

$X= - 0.1011B$ ， $[X]_原 = 1.1011$ ， $[X]_反=1.0100$

$X=+ 1011B$ ， $[X]_原 = 0, 1011$ ， $[X]_反=0,1011$

$X= - 1011B$ ， $[X]_原 = 1, 1011$ ， $[X]_反=1,0100$

结论：对于正数，其反码与其原码相同。对于负数，其反码是将原码除符号位外的所有位取反（0 变 1，1 变 0）。

3、补码 #

补码是计算机中最常用的表示方法，用于进行二进制加法运算。对于正数，其补码与其原码相同。对于负数，其补码是其反码加 1。补码的一个重要特性是，任何数的补码加上该数本身，结果总是 0。加法、减法可统一为补码加法（如a - b = a + (-b的补码)），简化了硬件设计，且零的补码表示唯一，现代计算机中几乎所有数值运算均采用补码表示。

例如，假设机器字长5位，则下列数值及对应的原码、反码和补码为：

$X= 0.1011B$ ， $[X]_原 = 0.1011$ ， $[X]_反=0.1011$ ， $[X]_补= 0.1011$

$X= - 0.1011B$ ， $[X]_原 = 1.1011$ ， $[X]_反=1.0100$ ， $[X]_补= 1.0101$

$X=+ 1011B$ ， $[X]_原 = 0, 1011$ ， $[X]_反=0,1011$ ， $[X]_补= 0,1011$

$X= - 1011B$ ， $[X]_原 = 1, 1011$ ， $[X]_反=1,0100$ ， $[X]_补= 1,0101$

结论：正数的原码、反码、补码表示都相同；对于负数，符号位保持不变，其余各位变反，末位加1（反码加1）。

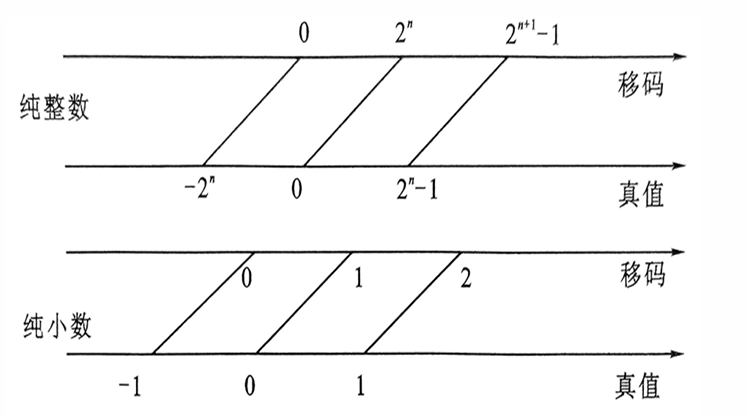

4、移码 #

移码主要用于浮点数的阶码部分，通过将数值加上一个固定偏移量 K 来表示。移码只用于表示浮点数的阶码，所以只用于整数。移码的数值大小关系与实际值一致（如10000001 > 10000000对应1 > 0），适合浮点数阶码的排序。移码将有符号数转换为无符号数范围，简化了硬件比较逻辑。通常用作浮点数标准（如IEEE 754）中阶码的编码方式。

例如，假设机器字长5位，则下列数值及对应的移码为：

$x=0.1011$ ， $[x]_移＝ 1.1011$

$x= - 0.1011$ ， $[x]_移＝ 0.0101$

$x=+1010$ ， $[x]_移＝ 1,1010$

$x= -1010$ ， $[x]_移＝ 0,0110$

结论：移码可视为补码的符号位取反。

三、数的定点表示与浮点表示 #

1、定点数 #

定点数表示法约定计算机中所有数据的小数点位置固定，其中，将小数点的位置固定在数据的最高位之前（或符号位之后）的数据表示称为定点小数，而将小数点固定在最低数位之后的数据表示称为定点整数。另外，由于小数点位置固定，因此小数点不必再用符号表示，其位置也无需存储。

	符号位	定点	n位二进制数
定点小数	$X_S$	$.$	$X_1......X_n$

	符号位	n位二进制数	定点
定点整数	$X_S$	$X_1......X_n$	$.$

表示范围：定点小数： $2^{-n}\le\left | X \right | \le1-2^{-n}$ ；定点整数： $0\le\left | X \right | \le2^n-1$ 。

2、浮点数 #

浮点数中的小数点位置并不固定，也就是小数点位置可以浮动，这也是浮点数得名的原因。为了扩大浮点数的表示范围和提高其表示精度，二进制浮点数表示采用了类似十进制科学记数法的表示方法，任意一个二进制数 $N$ 都可以表示成如下形式： $N=2^E*M$

采用这种方法，二进制浮点数可表示成阶码 $E$ 和尾数 $M$ 两部分，其中阶码 $E$ 是定点整数，而尾数 $M$ 是定点小数。阶码的位数决定数据的表示范围，阶码的位数越多，能表示的数据范围就越大，而阶码的值决定了小数点的位置；尾数的位数决定数据表示的精度。阶码长度相同时，分配给尾数的数位越多，数据表示的精度就越高。

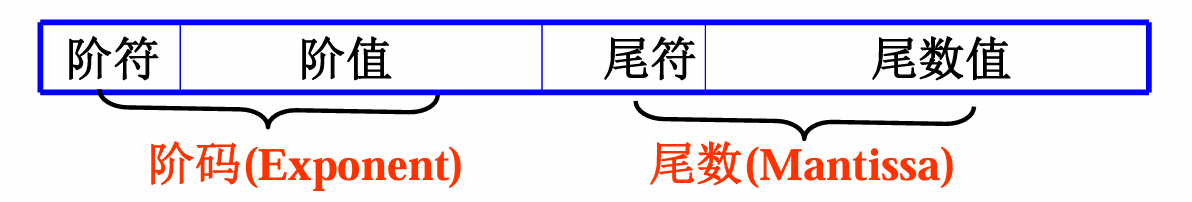

阶符	阶值	尾符	尾数值
$E_S$	$E_1......E_m$	$M_S$	$M_1......M_n$

尾数要满足 $0.5 \le\left | M \right | < 1$ ，则对于原码表示，尾数值最高位为 $1$ ，即 $M_1 = 1$ ；对于补码表示，要求符号位与最高位相异，即 $M_s.M_1 = 0.1 或 1.0$ 。

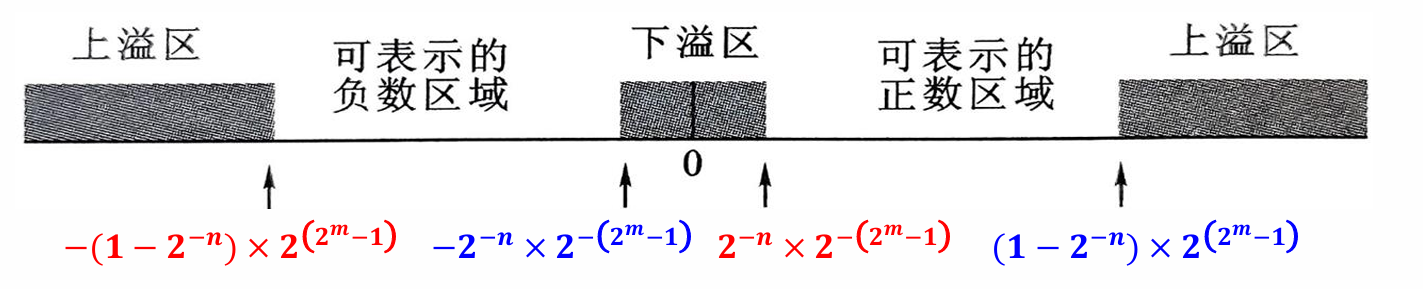

浮点数的表示范围：显然当阶码为最大值，尾数为最大值时，浮点数为正数最大值；而当阶码为最小值，尾数为正数最小值时，浮点数为正数最小值，这个值也就是浮点数的最小精度。同理，当阶码为最大值，尾数为最小负数时，浮点数为负数最小值；而当阶码为最小值，尾数为负数最大值时，浮点数为负数最大值。浮点数有效扩大了数据表示范围，但受计算机字长限制，浮点数仍然存在溢出现象。

四、IEEE 754浮点数 #

1、浮点数的隐藏位技术 #

因为原码表示的规格化的浮点数中，当尾数不为0时，其最高数值位必为1，所以在将这样的浮点数写入内存或磁盘时，不必给出该位，可左移一位去掉它，这种处理技术称为隐藏位技术。这样用同样多的位能多保存一位二进制位。当然，在取回这样的浮点数到运算器执行运算时，必须先恢复该隐藏位。

2、IEEE 754浮点数格式 #

IEEE 754浮点数分为两种：单精度32位，双精度64位，对应C/C++中的float（32位）和double（64位）类型。采用1个单独符号位 S。阶码用k位移码表示（这样就不用给阶码提供符号位了），偏移量不是通常的2k，而是2k-1，尾码用n位的小数表示，含1位隐藏位，即尾数的值大于等于1而小于2。

(-1)^{s} \times(1 . f) \times 2^{E-127}

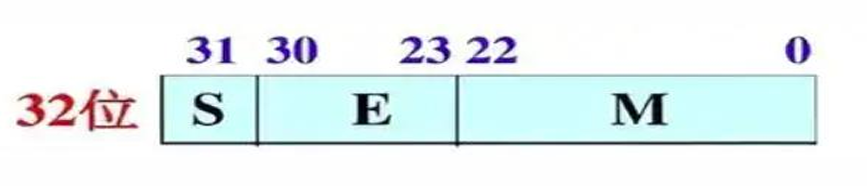

单精度浮点数格式（float）：

S为浮点数的符号位，0表示正数，1表示负数；
E为阶码，8位，采用移码表示；
M为尾码，23位，纯小数表示，隐藏位技术（真值=1+M）；
阶码E采用移码表示，但只偏移 $2^7 –1=127$ ；
编码值=实际值+偏移值（127）。

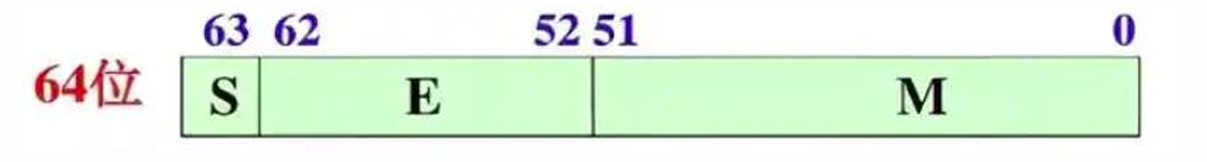

双精度浮点数格式（double）:

S=浮点数的符号位，0表示正数，1表示负数；
E=阶码，11位，采用移码表示；
M=尾码，52位，纯小数表示，隐藏位技术（真值=1+M）；
阶码E采用移码表示，但只偏移 $2^{10} -1=1023$ 。

几种特殊数据的存储规则

正0：所有的数据位都是0；
负0：最高位为1，其它的数据位是0；
正/负无穷：符号位为0/1，阶码位全为1，有效数字全为0；
NAN：非法的浮点数，阶码位全为1，有效数字不全为0；

五、数字编码 #

1、二-十进制编码（BCD码，Binary－Decimal Code） #

8421码（有权码）

0	1	2	3	4	5	6	7	8	9
0000	0001	0010	0011	0100	0101	0110	0111	1000	1001

2421码（有权码）

0	1	2	3	4	5	6	7	8	9
0000	0001	0010	0011	0100	1011	1100	1101	1110	1111
2421码的一个重要特性是互补于9：对于十进制数D，其对应的2421码与数字9-D的2421码逐位相反。

余3码（无权码）

0	1	2	3	4	5	6	7	8	9
0011	0100	0101	0110	0111	1000	1001	1010	1011	1100
每个编码代表的值比其对应的十进制数多“3” —余3；两个余3码相加产生进位时，正好代表十进制数的进位。

Gray码（格雷码）（无权码）

0	1	2	3	4	5	6	7	8	9
0000	0001	0011	0010	0110	1110	1010	1000	1100	0100
任意相邻两组代码仅有一位不同。又称为循环码，编码不唯一。在时序逻辑电路中，出错少，可靠性高，转换快，延时短。

2、数据校验码 #

为了提高计算机的可靠性，除了采取选用更高可靠性的器件，更好的生产工艺等措施之外，还可以从数据编码上想一些办法，即采用冗余的线路，在原有数据位之外再增加一到几位校验位，使新得到的码字带上某种特性，之后则通过检查该码字是否仍保持有这一特性，来发现是否出现了错误，甚至定位错误后，自动改正这一错误，这就是检错纠错编码技术。

奇偶校验码

原理：在 k 位数据码之外增加 1 位校验位，使 k+1 位码字中取值为 1 的位数总保持为偶数（偶校验）或奇数（奇校验）

如：0110111 奇校验：01101110 偶校验：01101111

可以检测出数据中一位出错或奇数位出错，但不能检测出错位置，也不能检测出偶数位错误，用于并行数据传送。

海明校验码（Hamming）

原理：为 k 个数据位设立 r 个校验位，使 k+r 位组成的码字同时具有这样两个特性：

能发现并改正 k+r 位中任何一位出错；
能发现 k+r 位中任何二位同时出错，但无法改正。

合理地用 k 位数据位形成 r 个校验位的值，即保证用 k 个数据位中不同的数据位组合来形成每个校验位的值，使任何一个数据位出错时，将影响 r 个校验位中不同的校验位组合起变化。换言之，通过检查是哪种校验位组合起了变化，就能确定是哪个数据位错，对该位求反则实现纠错。用于并行数据传送。

循环冗余校验码

在 k 位数据位串行移位输出的过程中，用带有异或门控制的移位寄存器形成 r 个校验位的值，跟随在数据位之后传送走。在接收端再对 k+r 位的码字进行合法与出错检查，若可能则自动改错。用于串行数据传输。

循环冗余码是在 k 位数据位串行移位输出过程中求出 r 个校验位的值。其数学原理用的是模 2 除。即对由 k 个数据位后跟 r 个取值为 0 的位构成的数，除以从数学表中查来的一个生成多项式（对应一个特定的 r + 1 位的二进制数），求出的 r 位的余数就是校验位的结果。

为了描述不断移位操作过程中的数据，引进伪变量 X 和它的的不同的幂，以表示一个二进制数取值为 1 的那些位的值。此时原来说的 k 位数据，k + r 位码字，r 位的余数均可以用一元多项式表示。模 2 除时作除数用的二进制数也表现为多项式的形式，叫做生成多项式。
